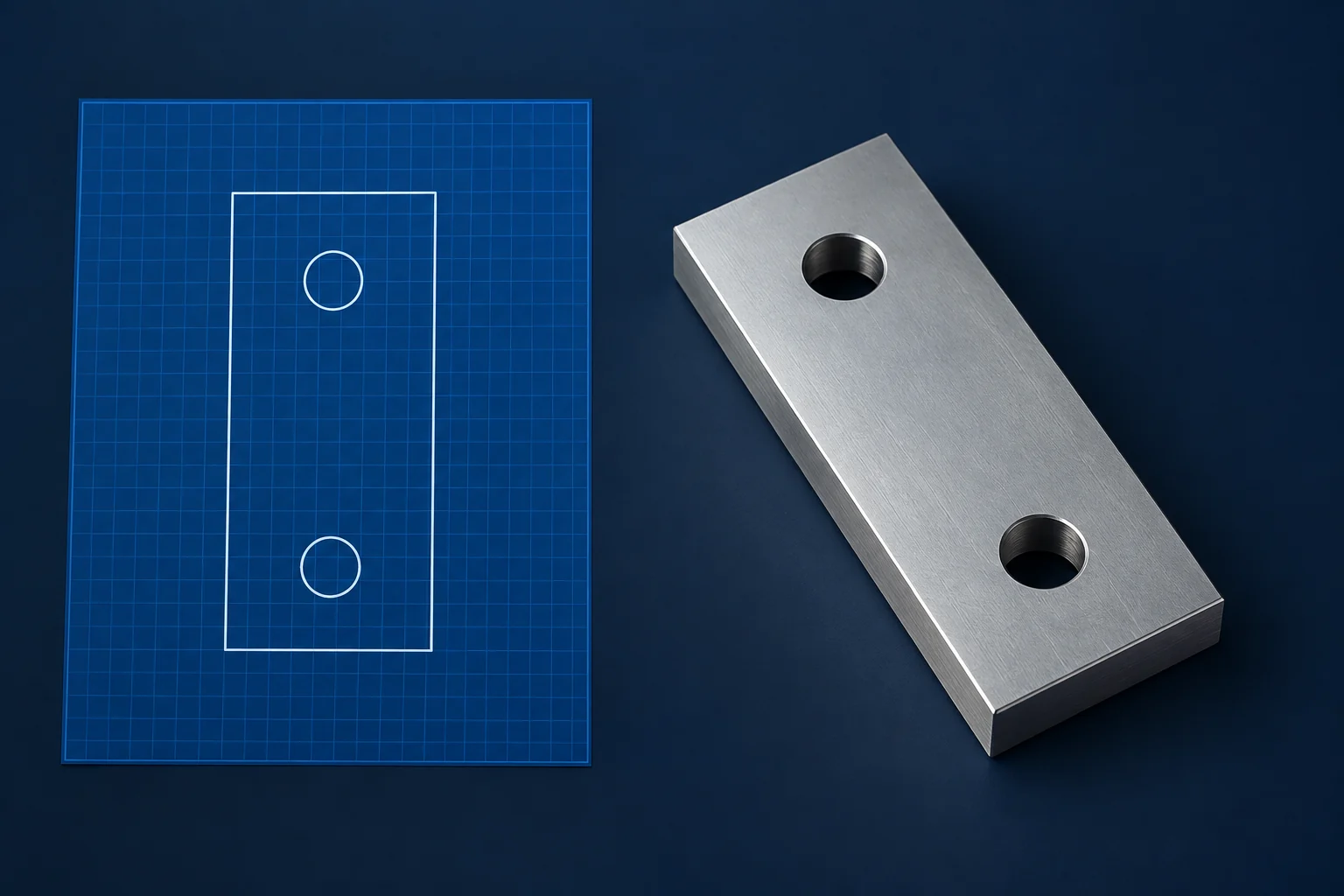

Pour une transmission conventionnelle d’usinage CNC, envoyez le modèle 3D pour la géométrie et un plan 2D correspondant pour les exigences non contenues dans le modèle. Un modèle solide simple peut représenter un alésage, une poche ou une surface courbe sans en spécifier les variations admissibles, le matériau ni l’état de finition. Un plan peut fournir ces exigences via des cotes, des notes et des spécifications référencées.
Aucun des deux types de fichier n’est obligatoire dans tous les flux de travail. Un plan suffisamment détaillé peut définir seul une pièce simple. Une définition basée sur le modèle, convenu d’un commun accord, peut intégrer les informations de fabrication directement dans le modèle et les données associées. La question pertinente est de savoir si le destinataire dispose d’une définition complète et cohérente de la pièce — et non pas si le lot contient deux extensions de fichiers.
Ce que chaque fichier doit transmettre
Un modèle 3D rend accessibles les relations spatiales entre les caractéristiques, sans nécessiter leur reconstruction à partir de vues séparées. Un dessin technique présente des vues sélectionnées, des cotes et des instructions sous forme de document lisible. Les vues en coupe peuvent révéler des caractéristiques internes ; les vues détaillées peuvent clarifier une zone restreinte. [1]
| Informations | Modèle géométrique brut | Où définir l’exigence |
|---|---|---|
| Forme nominale | Surfaces, trous et emplacements des caractéristiques | Géométrie du modèle ou plan suffisamment défini |
| Variation admissible | La forme seule n’établit pas les limites | Cotes, GD&T et exigences générales applicables |
| Spécification des filetages | Un trou ou un filetage cosmétique peut être présent | Désignation du filetage, classe et longueur/profondeur requises |
| Matériau et état | L’apparence ne permet pas d’identifier le brut requis | Spécification du matériau et état de livraison |
| Exigences relatives aux surfaces | La couleur et le hachurage ne constituent pas des critères d’acceptation | Texture, traitement et surfaces concernées |
Ces exigences peuvent également apparaître dans les annotations du modèle et les spécifications associées. Le tolérancement géométrique (GD&T) s’applique aussi bien aux dessins techniques qu’aux modèles numériques ; ASME Y14.5 décrit le langage correspondant. Utilisez la convention et l’édition requises par le projet. [2]
Un diamètre d’alésage ne définit pas l’interface dans son ensemble

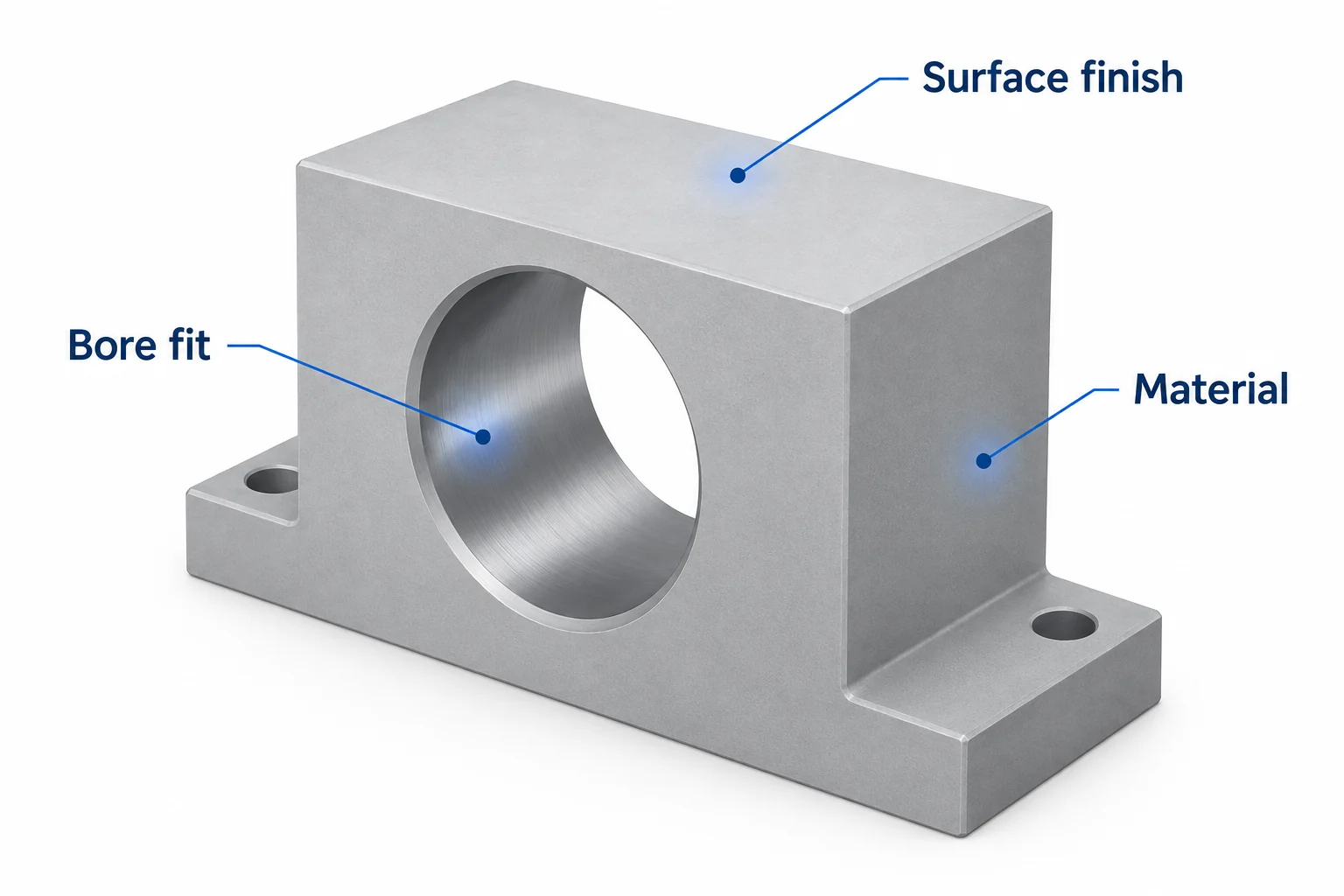

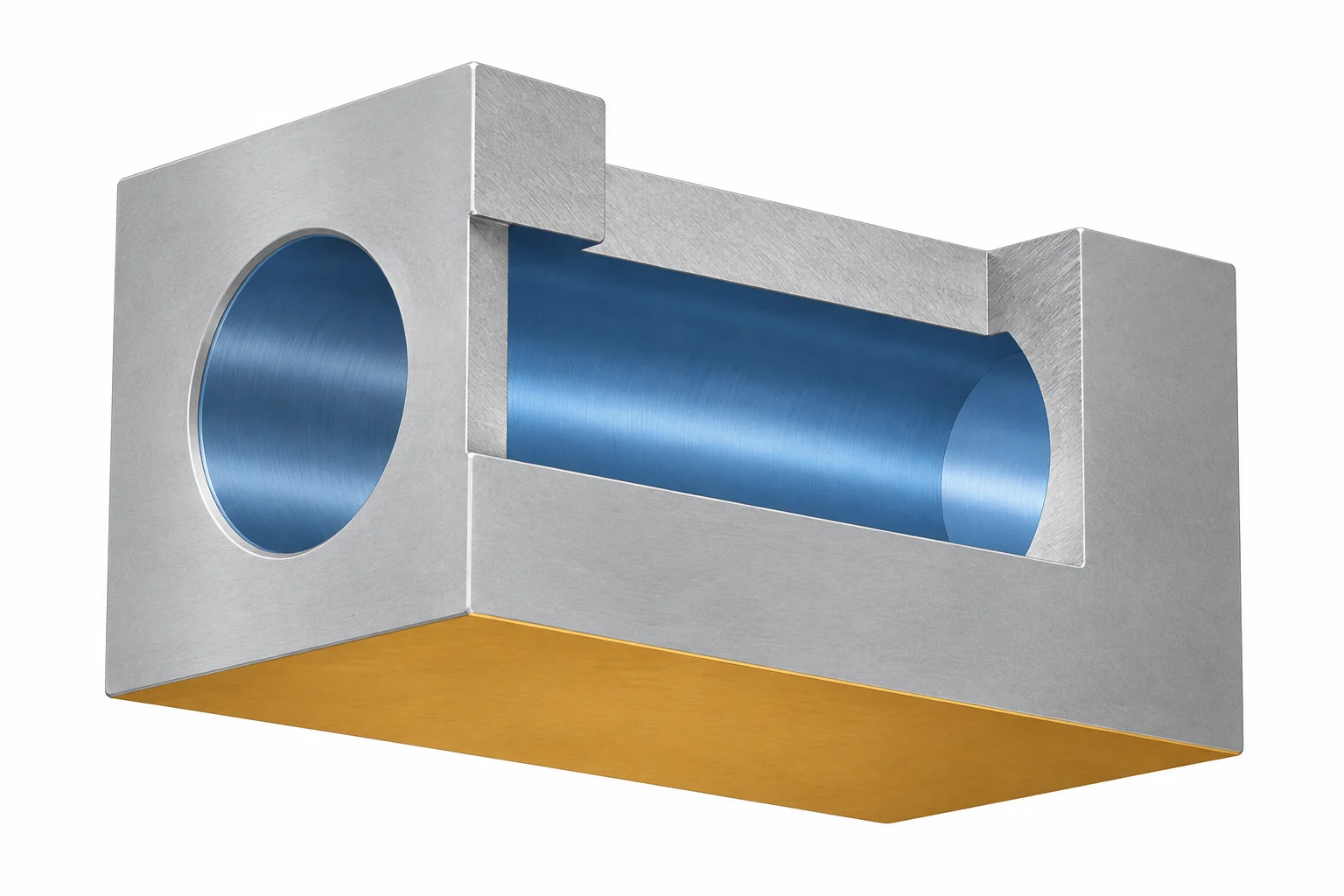

Considérez un bloc de palier comportant un alésage horizontal et une face de montage plane. La mesure de l’alésage dans le modèle CAD fournit son diamètre nominal. Cette mesure, prise isolément, ne définit pas les limites requises pour l’ajustement du palier ni la relation autorisée entre l’alésage et la face de montage.
Le concepteur doit définir les exigences fonctionnelles : les limites de dimension de l’alésage, les éventuels contrôles géométriques nécessaires ainsi que les références de datums, et la texture de surface pertinente. Le matériau et tout traitement thermique ou de surface doivent figurer dans cette même définition validée. Une surface lisse sur un modèle CAD ne spécifie pas une valeur de rugosité, et un rendu argenté ne permet pas de distinguer l’aluminium de l’acier.
Avant de qualifier une cote de « non tolérancée », lisez attentivement la définition complète. Une tolérance indiquée dans le cartouche, une note générale ou une spécification expressément référencée peut déjà s’appliquer. Si aucune exigence applicable ne résout la question, demandez des précisions plutôt que d’attribuer une tolérance arbitraire. Le CNC guide des bases de l’usinage explique la distinction entre les exigences dimensionnelles, géométriques et celles relatives à la texture de surface.
Choisissez le format adapté à la pièce et au flux de travail
Un dessin 2D complet peut suffire pour des géométries simples. Un entretoise ou un manchon cylindrique simple peut être entièrement décrit par ses vues, ses cotes et ses notes. Vérifiez comment l’atelier le programmera et s’il devra reconstruire un modèle. L’absence d’un fichier 3D ne rend pas automatiquement cette pièce non fabricable.
Un modèle numérique est particulièrement utile pour les surfaces complexes et les caractéristiques spatiales. Un petit ensemble de cotes ne peut pas décrire complètement une surface sculptée arbitraire. Fournir sa géométrie numérique évite de demander au destinataire d’en déduire la forme à partir d’une image. Les exigences restantes liées à la fabrication et à la réception doivent néanmoins trouver un support convenu.
Un modèle contenant uniquement la géométrie peut servir à une discussion préliminaire. Si les limites d’ajustement, le matériau ou la finition restent à définir, identifiez clairement ces points en attente. Toute estimation doit reposer sur des hypothèses explicites ; elle ne constitue pas une mise à disposition complète pour la production. Pour les quantités, les registres d’inspection et la portée des achats, consultez le CNC guide de demande de devis d’usinage RFQ.
Lorsqu’un modèle peut remplacer le dessin
La définition basée sur le modèle (MBD) associe le modèle aux informations nécessaires pour définir le produit. Les informations produit et fabrication (PMI) peuvent relier les cotes, les tolérances et les notes à la géométrie concernée. ASME Y14.41 traite des pratiques numériques de définition du produit ; envoyer simplement un solide non annoté ne correspond pas au même flux de travail. [3]
Le flux de travail récepteur est déterminant. La PMI graphique affiche des annotations destinées à la lecture par des personnes ; la PMI sémantique encode des informations interprétables par les logiciels. Le fait de voir une tolérance à l’écran ne prouve pas qu’une autre application puisse la réutiliser automatiquement. Le NIST distingue ces deux formes et vérifie la géométrie ainsi que la PMI dans les fichiers échangés. [4]
Avant de supprimer le dessin, convenez ensemble de quel modèle et de quels documents associés sont autoritatifs, de quelles informations le fournisseur a besoin, et de la manière dont la fabrication et l’inspection y accéderont. Ouvrez et vérifiez l’export livré, et non seulement le fichier natif CAD. Un export qui préserve la forme mais perd les annotations requises entraîne une transmission incomplète.
Résoudre les différences avant la diffusion des fichiers
Un nom de fichier cohérent constitue une identification utile, mais il ne prouve pas que le modèle et le dessin sont conformes. Vérifiez les fichiers que le fournisseur recevra effectivement :
- Identité : le numéro de pièce, la révision et l’état de diffusion correspondent à la commande.
- Géométrie : les unités, la forme générale et les emplacements des caractéristiques fonctionnelles correspondent au design prévu.
- Exigences : les indications locales, les notes générales, le matériau et la finition font référence aux bonnes caractéristiques et à l’état final requis.
- Autorité : le lot de données précise quels éléments définissent la géométrie et lesquels définissent les autres exigences.

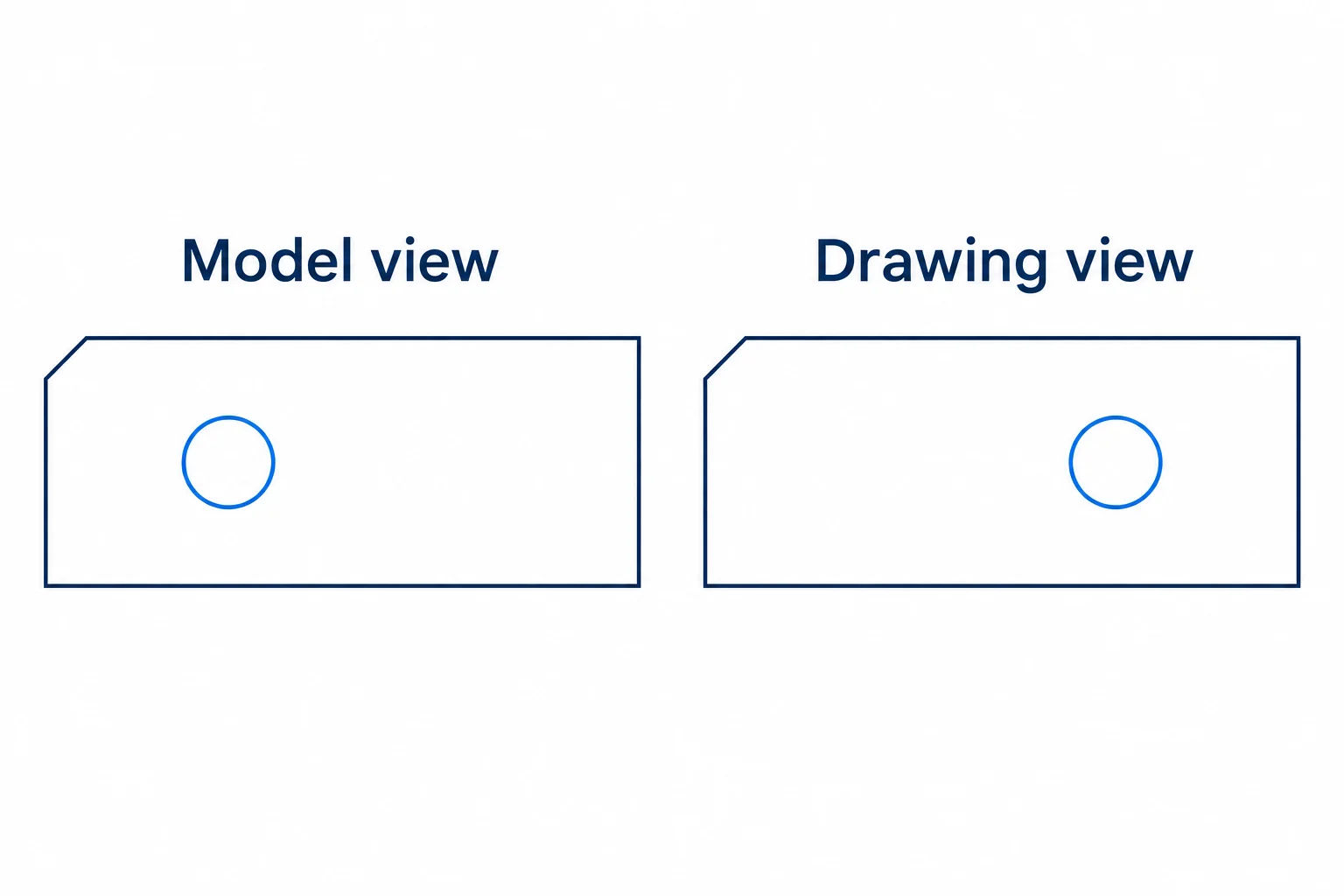

Supposons que le modèle place un trou de positionnement à un endroit donné, tandis que le dessin le place ailleurs. Ne demandez pas à l’atelier de choisir le fichier qui semble le plus récent. C’est le concepteur responsable qui doit résoudre cette divergence, émettre des fichiers cohérents et identifier clairement la version remplacée.
Il n’existe aucune règle générale utile selon laquelle le PDF l’emporte toujours ou selon laquelle le modèle 3D l’emporte toujours. L’autorité appartient à la définition du produit convenue. Formulez-la clairement et corrigez les contradictions connues avant la production. Les travaux du NIST sur la vérification des modèles numériques (MBD) mettent l’accent sur la vérification de la définition maîtresse et de ses dérivés exportés avant toute utilisation en aval. [3]
Là où le coût de préparation change
Comparez le travail requis pour obtenir une définition utilisable. Commencer à partir d’un plan papier peut nécessiter une reconstruction géométrique avant la programmation CAM. Commencer à partir d’un modèle brut peut exiger un dimensionnement supplémentaire et des précisions. La maintenance de fichiers édités indépendamment crée une tâche supplémentaire : vérifier qu’une modification de conception a bien été appliquée à tous les documents concernés.
Un jeu réutilisable de modèle et de plan, ou un flux de travail MBD établi, peut réduire les préparations répétées, mais uniquement si ses données restent cohérentes. Les recherches du NIST montrent que la conception, la fabrication et l’inspection nécessitent des informations différentes issues de la définition du produit. [5] Supprimer un document ne permet guère d’économies si les informations qu’il contient doivent ensuite être reconstituées.
Pour une pièce répétée, conservez les fichiers approuvés ainsi qu’un registre clair des modifications. Pour une révision, identifiez les caractéristiques modifiées afin que la programmation et l’inspection puissent être revues. Demandez-vous si le devis inclut une éventuelle reconstruction du modèle ou une préparation du plan. Ni « 2D » ni « 3D » seuls ne garantissent une économie de coûts fixe.
Questions relatives aux modèles et dessins CNC
Un fichier STEP contient-il toujours les tolérances ?
Non. STEP peut transporter des informations de fabrication intégrées (PMI), mais le contenu réel dépend de ce qui a été créé et exporté. Vérifiez le fichier reçu ainsi que ses exigences associées ; l’extension du nom de fichier à elle seule ne constitue pas une preuve d’une définition complète.
Une capture d’écran du modèle suffit-elle ?
Une capture d’écran peut aider à expliquer la pièce, mais elle ne fournit ni une géométrie solide réutilisable ni un plan contrôlé complet. Utilisez-la comme contexte complémentaire et fournissez les fichiers et exigences nécessaires au flux de travail convenu.
L’ajout d’un plan 2D rend-il la pièce plus précise ?
Le document n’améliore pas les performances de la machine. Une définition claire et cohérente communique ce qui doit être fabriqué et accepté ; les processus de fabrication et d’inspection doivent ensuite satisfaire ces exigences.
