Una máquina de cinco ejes puede tener una tarifa horaria más alta y aun así producir una pieza de menor coste si elimina suficiente manipulación, cambios de configuración o tiempo de mecanizado. También puede incrementar el coste sin lograr un ahorro útil. La comparación depende de la ruta completa para la misma pieza terminada, en la cantidad que realmente pretende pedir.
Para estimar el coste de mecanizado CNC de cinco ejes, separe la preparación del lote del trabajo recurrente, convierta los minutos de máquina en coste e incluya las operaciones posteriores al ciclo principal de fresado. El ejemplo siguiente muestra cómo varía el resultado con el tamaño del lote y el tiempo de ciclo.
Compare rutas factibles para la misma pieza

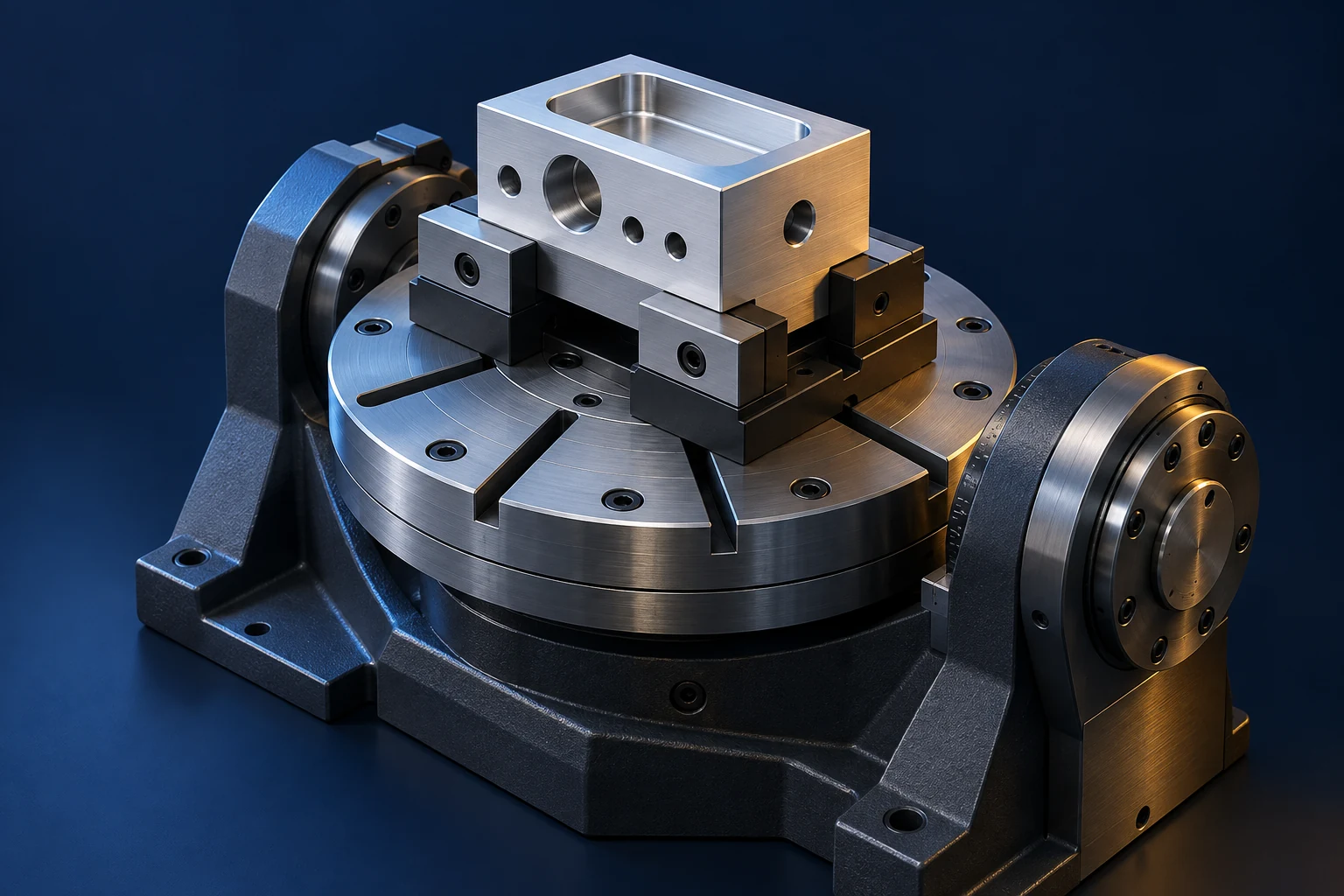

Un bloque con agujeros y cavidades en varias caras puede requerir reafianzamientos repetidos en una fresadora de tres ejes. El posicionamiento rotativo puede presentar esas caras mientras el bloque permanece fijado. Esto puede eliminar la manipulación y el trabajo de volver a ubicar la pieza. Una placa sencilla mecanizada desde una única dirección accesible puede obtener escasos beneficios de los ejes adicionales. [1]
Distinga la máquina del modo de corte. El mecanizado indexado 3+2 y el mecanizado simultáneo de cinco ejes pueden servir para distintas operaciones sobre una misma pieza. Los agujeros con ángulo fijo pueden ser adecuados para 3+2; un contorno que se beneficie de cambiar la dirección de la herramienta puede justificar el movimiento simultáneo. Pregúntese qué operaciones generan el ahorro, en lugar de especificar sistemáticamente un corte continuo de cinco ejes para todo el trabajo. [2]
¿Qué debe incluirse en una estimación de coste de cinco ejes?
La programación y la verificación son trabajos reales de preparación: el movimiento planificado debe ser compatible con la máquina, las herramientas, la materia prima y el dispositivo de sujeción. El sistema de sujeción también debe ofrecer suficiente holgura para el indexado sin comprometer el soporte. Una herramienta corta solo resulta útil si el conjunto completo puede alcanzar la característica. [2] [3]
| Concepto de coste | Qué incluir | Pregunta sobre cinco ejes |
|---|---|---|
| Preparación del lote | Programación, verificación, preparación del dispositivo de sujeción y configuración de la máquina | ¿Qué diferencias hay entre las rutas propuestas? |
| Existencias y utillaje | Material y estado especificados, tolerancia de sujeción, uso de herramientas | ¿Requiere la fijación existencias adicionales o un fresado previo? |
| Tiempo de máquina | Corte, indexado, cambios de herramienta y otros movimientos cíclicos incluidos | ¿La estimación corresponde a un ciclo completo o únicamente al tiempo de corte? |
| Manipulación y operaciones posteriores | Carga, desbarbado, reclampado y mecanizado de caras cubiertas | ¿Cómo se termina la cara de sujeción? |
| Aceptación y entrega | Inspección requerida, registros, acabado, embalaje y alcance de la entrega | ¿Ambas rutas están presupuestadas para la misma condición entregada? |
Una característica de sujeción puede requerir trabajo antes y después del ciclo principal. Por ejemplo, en la discusión sobre sujeción de NTMA se describe la preparación de una cola de milano en la materia prima y su eliminación tras mecanizar las demás caras. Incluya esas operaciones cuando se utilice dicha estrategia de fijación; la afirmación «cinco caras en una sola configuración» no constituye una declaración completa del costo por pieza. [1]

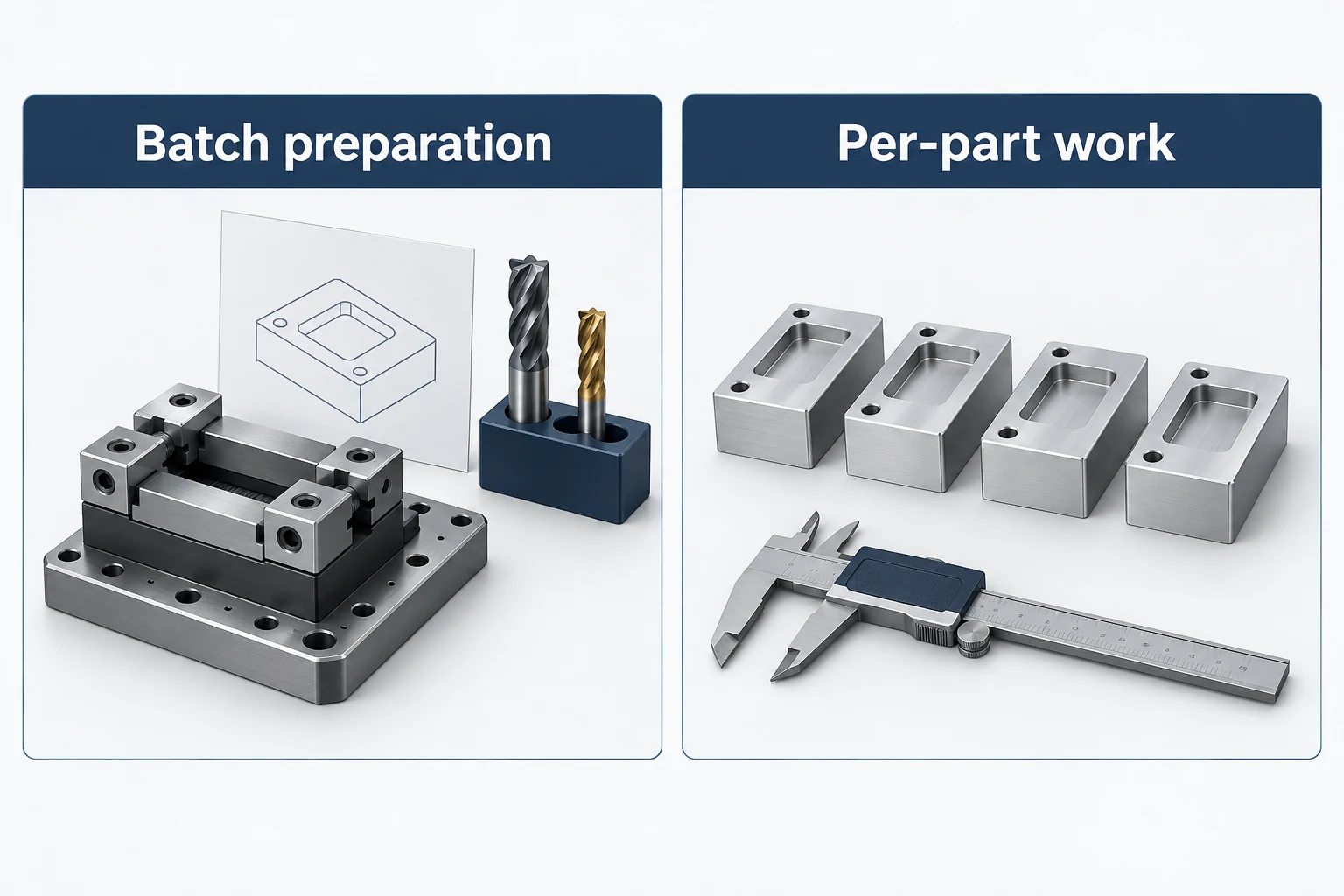

Construya la estimación a partir del trabajo fijo y del recurrente
Para un lote, un modelo inicial útil es:
Costo unitario estimado = F ÷ Q + R × t ÷ 60 + V
- F: preparación facturada a este lote, en dólares.
- Q: piezas aceptadas en el lote.
- R: tarifa aplicable por hora de máquina, en dólares por hora.
- t: minutos de máquina incluidos por pieza.
- V: otro costo recurrente por pieza, en dólares.
Para varias máquinas u operaciones, sume sus respectivos montos individuales de R × t ÷ 60. Incluya un costo una sola vez: si la tarifa ya cubre el tiempo del operario o el uso de herramientas, no lo añada nuevamente en V. Asigne los cargos mínimos por lote separados a F; mantenga visibles, fuera del modelo, los gastos de flete u otros cargos claramente excluidos.
Una comparación detallada: cuándo compensa la tarifa más alta
Supuestos ilustrativos, en USD —no tarifas de mercado ni una cotización VETCNC. Ambas rutas producen la misma pieza aceptada. Existe un solo lote de producción, sin piezas rechazadas ni retrabajos, y sin cambios en los requisitos. Las cifras de tiempo incluyen todas las operaciones de máquina en cada ruta. Se asume que el resto del trabajo recurrente es igual; se excluyen el flete, los impuestos y otros cargos comerciales aplicados por separado.
| Entradas supuestas | 3-eje | 5-eje |
|---|---|---|
| Preparación F | $300 por lote | $500 por lote |
| Tarifa de máquina R | $90/hora | $150/hora |
| Tiempo de máquina t | 20 minutos/pieza | 10 minutos/pieza |
| Coste de la máquina R × t ÷ 60 | $30/pieza | $25/pieza |
| Otros costes recurrentes V | $20/pieza | $20/pieza |
El coste de la ruta de tres ejes es $300 ÷ Q + $50 por pieza. El coste de la ruta de cinco ejes es $500 ÷ Q + $45. Su ahorro recurrente de $5 debe recuperar primero los $200 adicionales de preparación.
| Cantidad de lote aceptada Q | Coste unitario de 3 ejes | Coste unitario de 5 ejes |
|---|---|---|
| 10 | $80.00 | $95.00 |
| 40 | $57.50 | $57.50 |
| 100 | $53.00 | $50.00 |
Las rutas alcanzan el punto de equilibrio en ($500 − $300) ÷ ($50 − $45) = 40 piezas. Este resultado proviene de estas entradas, no constituye un pedido mínimo recomendado para mecanizado de cinco ejes.
Ahora modifique únicamente el ciclo de cinco ejes a 12 minutos. Su coste de máquina pasa a ser de $30 por pieza, igualando así la ruta de tres ejes. Al no existir ahorro recurrente que compense los $200 adicionales, sigue siendo más costosa para cualquier tamaño de lote finito bajo estos supuestos. Verifique la estimación de tiempo antes de confiar en el punto de cruce.
Si los resultados de la prueba revelan piezas rechazadas o necesidad de retrabajo, vuelva a calcular el coste total requerido para entregar Q piezas aceptadas. No incluya las piezas rechazadas en la cantidad entregada ni asuma que menos montajes eliminan desechos. Un modelo explica una comparación; el precio ofrecido por el proveedor debe especificar claramente su alcance.
Reduzca el trabajo que la pieza no necesita
Comience con las operaciones costosas identificadas en la ruta. El cambio útil es aquel que elimina trabajo sin comprometer la función ni los criterios de aceptación.
- Utilice el movimiento adecuado más sencillo. Mantenga las operaciones con orientación fija donde proporcionen un acceso suficiente. Reserve el corte simultáneo únicamente cuando aporte un beneficio identificable en términos de acceso o contacto superficial.

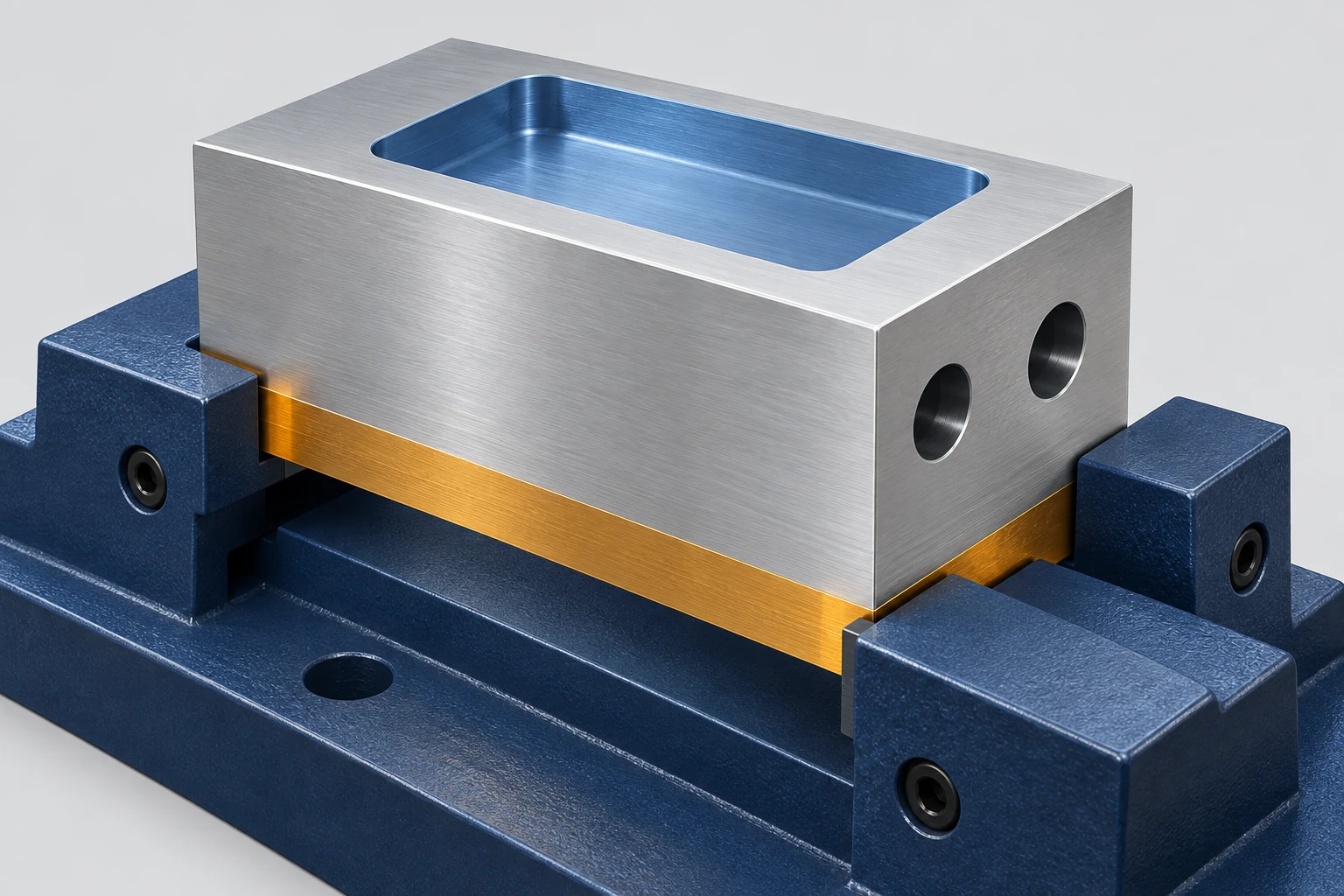

- Revise conjuntamente la sujeción y el acceso. Una tolerancia de sujeción aprobada puede simplificar la fijación, pero debe incluirse su eliminación. Evite intercambiar una fijación económica por un acabado difícil o una superficie inaccesible.
- Mantenga la calidad requerida; cuestione el alcance innecesario. Identifique las características que requieren control riguroso o un acabado específico. Obtenga la aprobación del propietario del diseño antes de volver a cotizar cualquier reducción de requisitos.
- Coteje lanzamientos de producción realistas. Un programa o una fijación retenidos pueden ahorrar preparación posteriormente. Sin embargo, la configuración de la máquina, las verificaciones de estado y la revisión de revisiones aún pueden repetirse; pregunte qué cargos se repiten.

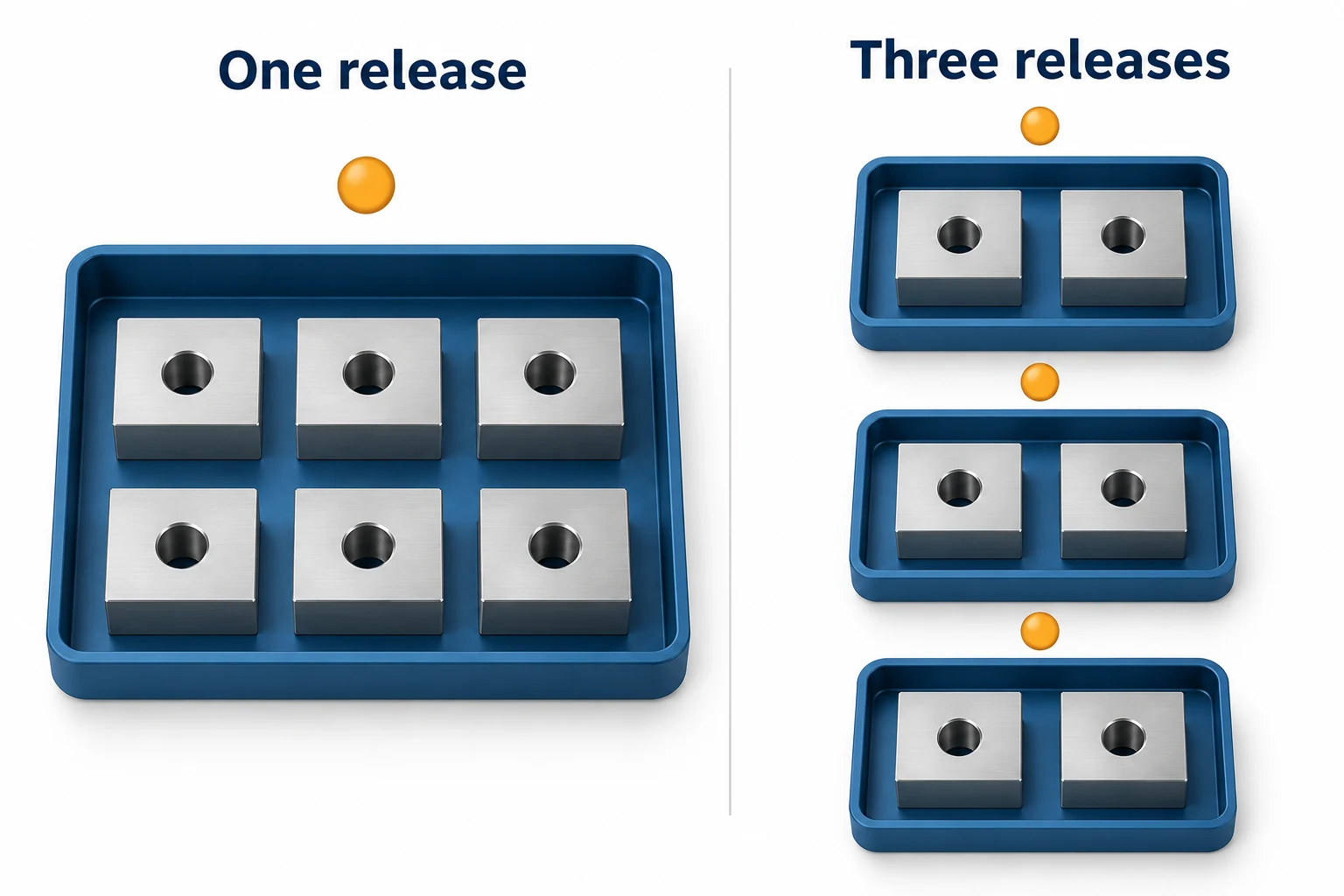

Un lote mayor distribuye el costo de preparación, pero también compromete fondos para más piezas. No utilice un pronóstico anual como Q cuando la producción se reinicie en varias entregas independientes. La CNC guía de costos y selección de proveedores cubre la comparación más amplia del alcance del pedido y los compromisos de compra.
Solicite un precio con el que pueda realizar una comparación
Envíe la misma revisión, material y estado, cantidades realistas por lote, acabado final y requisitos de aceptación para cada cotización. Solicite el precio completo de la pieza, cualquier cargo separado por preparación, exclusiones y condiciones para pedidos repetidos. Es posible que los proveedores no revelen sus tarifas horarias internas; sin embargo, un alcance comparable y una explicación clara del proceso siguen siendo útiles.
Cuando una propuesta tiene un costo mayor, identifique el trabajo que explica la diferencia: una fijación distinta, una segunda configuración, un acabado contorneado adicional o unos requisitos de inspección más exhaustivos. Cuando su costo es menor, verifique qué operación o requisito cambió. Para una revisión geométrica, nuestra página de servicio de mecanizado de cinco ejes describe el trabajo multifacial y contorneado que puede analizarse.
Preguntas frecuentes
¿Cuánto cuesta la mecanización de cinco ejes CNC por hora?
No existe una tarifa universal útil sin su base de facturación y el alcance incluido. Una tarifa puede incluir distintos componentes de mano de obra, herramientas u overhead. Solicite el precio completo de la pieza para su cantidad por lote; utilice una tarifa horaria únicamente con el tiempo y los costos que realmente cubre.
¿Es la mecanización 3+2 siempre más económica que la mecanización simultánea de cinco ejes?
No. 3+2 puede simplificar operaciones que requieren únicamente direcciones de aproximación fijas. El movimiento simultáneo puede reducir otros trabajos sobre un contorno adecuado. Compare la programación, la verificación, el tiempo de máquina y las operaciones posteriores para los mismos requisitos finales.
¿Elimina un pedido repetido los cargos por configuración?
No necesariamente. La programación y las fijaciones dedicadas pueden ser reutilizables, mientras que cargar la configuración, verificar su estado y confirmar que la revisión liberada sigue siendo válida sí requieren trabajo. Acuerde con el proveedor los cargos por herramientas retenidas y por lotes repetidos.
Fuentes técnicas
- NTMA, The Record, febrero 2014: «Uso de 5 ejes para reducir costos», páginas 24–25. Sujeción de piezas, acceso y operaciones adicionales; no son datos actuales de precios.
- Autodesk, 5-eje de mecanizado y 3+2 ejes de fresado (posicional de 5 ejes) con Autodesk Fusion 360. Modos de corte, preparación y verificación de CAM.
- Haas Automation, 5-eje simplificado, página 2. Alcance de la herramienta, sujeción y holgura para indexación.
